Фильтры сжатого воздуха серии F_HD
Решения для высоких температур и высокого давления
Новая линия оборудования для фильтрации в тяжелых условиях эксплуатации, предлагаемая компанией Ingersoll Rand, обеспечивает удовлетворение требований, предъявляемых при использовании в условиях высоких температур и высокого давления, которые стандартные фильтры не могут удовлетворить.
Фильтрация при высоких температурах
- Непрерывная эксплуатация при температуре 150 °C и возможность кратковременного повышения температуры до 200 °C.
- Фильтр оборудован дифференциальным манометром, показывающим состояние элемента, и поплавковым клапаном сброса конденсата для надлежащего удаления конденсата.
- Змеевик из медной трубки охлаждает горячий воздух при прохождении через манометр, что обеспечивает мгновенные и точные показания.
Фильтрация при высоком давлении
- Полнофункциональная, высокоэффективная фильтрация в условиях высокого избыточного давления, до 40 бар.
- Долговечный корпус, подходящий почти для любых сред с высоким давлением.
Фильтры сжатого воздуха «Ingersoll Rand» обеспечивают:
Качество очистки воздуха, превышающее требования стандарта ISO 8573.1 и ГОСТ 17433-80;
Самое простое и быстрое обслуживание;
Самый низкий перепад давлений меж дувходом и выходом;
Высокую защищенность от коррозии.
Фильтры сжатого воздуха «Ingersoll Rand» выпускаются в следующих модификациях:
D (General Purpose Dust Filtration) – предназначен для удаления механических примесей размером до 1 мкм
G (General Purpose Protection) - предназначен для удаления механических примесей размером до 1 мкм, водно-масляной эмульсии, обеспечивает содержание в воздухе аэрозольного масла не более 0,6 мг/м3 при 21°С
H (High Efficiency Oil Removal Filtration) - предназначен для удаления механических примесей размером до 0,01 мкм, включая аэрозольное масло и воду, обеспечивает содержание в воздухе остаточного аэрозольного масла не более 0,01 мг/м3 при 21°С. (Устанавливается в комбинации с фильтром G)
A (Activated Carbon Filtration) - предназначен для удаления паров масла и запахов (исключая метан), обеспечивает остаточное содержание паров масла в воздухе не более 0,003 мг/м3 при 21°С. (Устанавливается в комбинации с фильтром G и H). Фильтры модификации А для высоких температур не выпускаются.
Технические характеристики фильтров для высоких температур F_HDT:
| Максимальное рабочее давление: | 16 бар; |
| Максимальная рабочая температура (для фильтров D, H, G): | + 150 °С; кратковременная работа при + 200°С; |
| Минимальная рабочая температура: | +1 °С |
Фильтры модификации А для высоких температур не выпускаются.
Технические характеристики фильтров для высоких давлений F_HDP:
| Максимальное рабочее давление: | 40 бар; |
| Максимальная рабочая температура: | + 80°С (для фильтров D, H, G); |
| + 30°С (для фильтров А); | |
| Минимальная рабочая температура: | + 1°С |
| Модель (A,G,H,D) | Пропускная способность, м3/мин | Тип подсоединения | Размеры, мм | Вес, кг | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| Высокое давление | ||||||||
| F0150I(A,G,H,D) HDP | 2,5 | 1" | 120 | 36 | 435 | 170 | - | 2,8 |
| F0300I(A,G,H,D) HDP | 5,0 | 1" | 120 | 36 | 435 | 170 | - | 2,8 |
| F0500I(A,G,H,D) HDP | 8,33 | 1 ½" | 120 | 36 | 435 | 170 | - | 2,8 |
| F0800I(A,G,H,D) HDP | 13,33 | 2" | 170 | 52 | 705 | 170 | - | 7,5 |
| F1000I(A,G,H,D) HDP | 16,67 | 2" | 170 | 52 | 705 | 170 | - | 7,7 |
| F1300I(A,G,H,D) HDP | 21,67 | 2 ½" | 200 | 68 | 755 | 170 | - | 12,2 |
| F2000I(A,G,H,D) HDP | 33,33 | 3" | 200 | 68 | 1035 | 170 | - | 15,7 |
| F2700I(A,G,H,D) HDP | 45,0 | 3" | 200 | 68 | 1035 | 170 | - | 15,8 |
| Высокая температура | ||||||||
| F0150I(G,H,D) HDT | 2,5 | 1" | 120 | 36 | 700 | 170 | - | 4,3 |
| F0300I(G,H,D) HDT | 5,0 | 1" | 120 | 36 | 700 | 170 | - | 4,3 |
| F0500I(G,H,D) HDT | 8,33 | 1 ½" | 120 | 36 | 700 | 170 | - | 4,3 |
| F0800I(G,H,D) HDT | 13,33 | 2" | 170 | 52 | 970 | 170 | - | 9 |
| F1000I(G,H,D) HDT | 16,67 | 2" | 170 | 52 | 970 | 170 | - | 9,2 |
| F1300I(G,H,D) HDT | 21,67 | 2 ½" | 200 | 68 | 1020 | 170 | - | 13,7 |
| F2000I(G,H,D) HDT | 33,33 | 3" | 200 | 68 | 1300 | 170 | - | 17,2 |
| F2700I(G,H,D) HDT | 45,0 | 3" | 200 | 68 | 1300 | 170 | - | 17,2 |
| F2800I(G,H,D) HDT | 46,67 | DN100 | 485 | 255 | 1400 | - | 780 | 85 |
| F4200I(G,H,D) HDT | 70,0 | DN125 | 630 | 280 | 1400 | - | 670 | 130 |
| F5700I(G,H,D) HDT | 95,0 | DN150 | 630 | 300 | 1520 | - | 780 | 127 |
| F7500I(G,H,D) HDT | 125,0 | DN150 | 676 | 310 | 1560 | - | 780 | 160 |
| F9300I(G,H,D) HDT | 155,0 | DN150 | 724 | 320 | 1600 | - | 780 | 192 |
| F11000I(G,H,D) HDT | 183,33 | DN200 | 724 | 335 | 1610 | - | 780 | 192 |
| F14200I(G,H,D) HDT | 236,67 | DN200 | 885 | 435 | 1670 | - | 780 | 395 |
| F19900I(G,H,D) HDT | 331,67 | DN250 | 1050 | 435 | 1670 | - | 780 | 460 |
| F31000I(G,H,D) HDT | 516,67 | DN300 | 1200 | 525 | 1775 | - | 780 | 715 |
|
Технические характеристики приведены для следующих условий эксплуатации: рабочее давление: 7 бар |
||||||||
Если условия эксплуатации отличаются от приведенных выше, необходимо подобрать модель фильтра по расчетной пропускной способности, воспользовавшись следующей корректирующей формулой:
Q=R/Fp
Q - расчетная пропускная способность фильтра
R - расход воздуха, который необходимо очистить
Fp - корректирующий коэффициент, учитывающий давление воздуха на входе в фильтр:
Поправочный коэффициент для высоких температур:
| бар | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 16 |
| Fp | 0,38 | 0,53 | 0,65 | 0,85 | 1,0 | 1,13 | 1,25 | 1,36 | 1,46 | 1,51 |
Поправочный коэффициент для высоких давлений:
| бар | 7 | 16 | 20 | 25 | 30 | 35 | 40 |
| Fp | 1 | 2,1 | 2,5 | 3 | 3,5 | 4 | 5 |

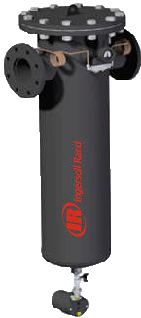

| F0150I HDP – F2700I HDP | F0150I HDT – F2700I HDT | F2800I HDT – F31000I HDT |
|
|
|
